AZN305-Ex
一、產品概述

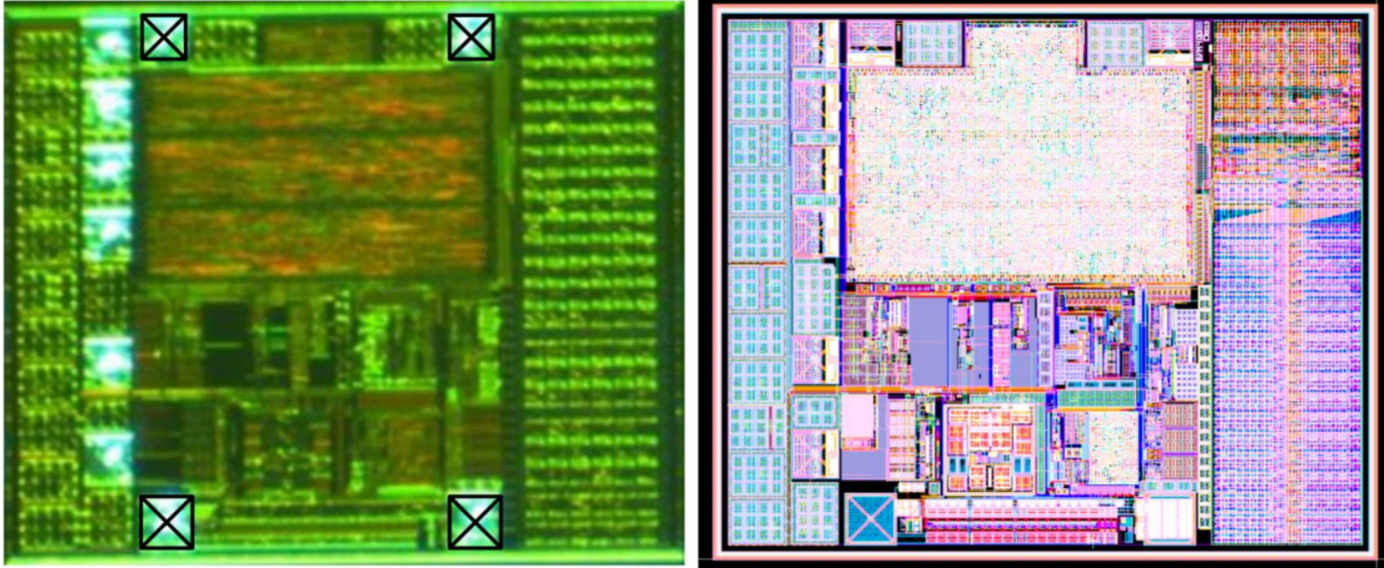

AZN305-Ex是美國AXZON公司研發的一款無源無線傳感器芯片，如圖所示為其內部晶圓。AZN305-Ex Magnus-S3 M3E無源傳感器IC是一款基于EPC Gen2協議的無線溫度傳感芯片，采用創新無源設計（無需電池），通過射頻能量采集實現自主供電。其核心搭載高精度溫度傳感器，覆蓋-40°C至+125°C寬溫域，±0.5°C校準精度，可實時監測環境變化并存儲12位溫度編碼數據。集成128位用戶可編程存儲區與64位唯一TID編碼，兼容區塊鏈存證，滿足工業、醫療、物流等場景的嚴苛需求?？菇饘俑蓴_設計與微型封裝（1.6x1.6mm QFN）使其適配復雜環境，10年免維護特性大幅降低運維成本，為物聯網設備提供可靠、低成本的無線傳感解決方案。
二、核心參數
參數 | 規格 |
工作溫度 | -40°C至+85°C，短時支持+125°C |
讀靈敏度 | -18.7dBm（25°C） |
溫度分辨率 | ±0.5°C（校準后），12位溫度編碼（7.5codes/°C） |
通信協議 | EPC Gen2 v2.0.1，ISO/IEC 18000-6C |
封裝尺寸 | 1.6x1.6mm QFN |
三、核心優勢
1. 無源設計，完全免維護，無需電池供電，壽命長達10年以上，通過射頻能量采集工作，支持超低功耗通信。
2. 抗物理沖擊，QFN封裝通過1500V HBM ESD認證，耐受振動、油污、腐蝕環境。
3. 抗干擾強化，等效輸入阻抗動態匹配（Rp=3,960Ω，Cp=0.8pF），金屬表面讀取距離提升40%。
4. 工業級測溫，-40°C至+125°C全范圍覆蓋，±0.5°C精度滿足醫療/半導體嚴苛需求。
四、典型應用場景實例
1. 半導體晶圓生產環境監控
傳統缺點：潔凈室溫度波動影響光刻工藝穩定性，傳統有線傳感器干擾生產線。
解決方案：無源無線標簽嵌入載具，動態監測溫度分布（±0.5°C精度）。
價值收益：晶圓良品率提升1.2%，年增產效益超800萬元。
2. 電動汽車充電樁安全檢測
傳統缺點：大電流充電導致連接器過熱，現有方案無法實時監測金屬觸點溫度。
解決方案：抗金屬干擾標簽集成充電槍頭，溫度超限自動降速并上報平臺。
價值收益：充電故障率下降60%，設備壽命延長3年。
3. 航天器部件熱循環測試
傳統缺點：極端溫度測試（-40°C至+125°C）中傳統傳感器布線困難。
解決方案：無源標簽直接貼裝測試件，支持10年數據存儲周期。
價值收益：測試數據采集效率提升70%，研發周期縮短30%。
規格書下載：
AZN305-Ex.pdf
