RFID射頻收發器

EEC-RFIDGN-N48射頻收發器規格書

模塊功能概述

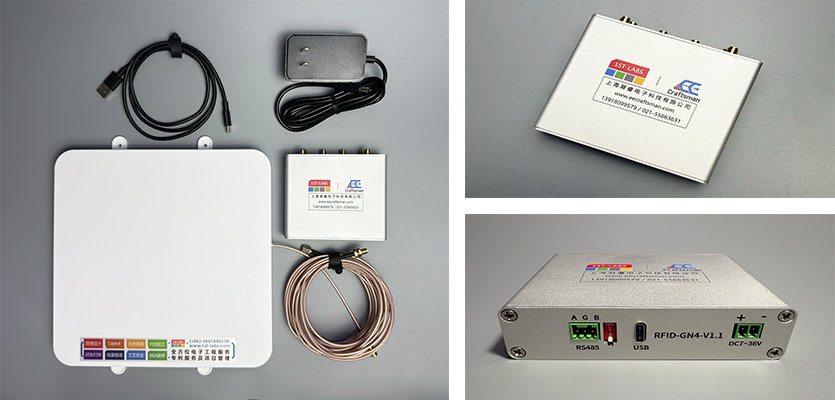

凝睿電子科技（EECraftsman） 開發的EEC-RFIDGN-N48射頻收發器，是一個具備豐富接口的RFID 射頻收發器，并針對Axzon 無源溫濕度標簽做了特別的優化設計。

EEC-RFIDGN-N48是一款高性能4/8天線的嵌入式UHF 超高頻電子標簽讀寫器，完全自主知識產權設計，結合專有的高效碰撞處理算法，在保持高識讀率的同時，實現對電子標簽的快速讀寫處理，用戶只需要在模塊的基礎上作電源處理即可，可以很方便的通過API 函數庫控制模塊工作，適合各種應用場景用戶開發，可廣泛應用于工業，醫療，汽車，煤礦等高可靠環境的ID， 溫度，濕度檢測標簽的讀取，也可廣泛應用于物流、個人身份識別、會議簽到系統、門禁系統、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。

?  全面支持EPC C1G2、ISO18000-6B/C、GB/T29768-2013（可選配）等主流UHF RFID 空中接口協議

?  RF 輸出功率（端口）：33dBm±1dB（MAX）

?  標簽識別速度：>400 次/秒

模塊詳情參數

性能參數

頻率范圍	840~960MHz（隨國家和地區不同可以調整）
調頻方式	定頻或跳頻可選
射頻輸出	0-33dBm;50 歐負載
輸出功率精度	+/- 1dBm
輸出功率平坦度	+/- 0.2dBm
天線數量	4/8 路 SMA 天線接口
可靠的固件升級	可通過USB接口實現固件升級
標簽 RSSI	支持

標簽操作性能

讀取距離	9dbi 線極化天線,典型讀取距離 0~20 米(和標簽性能現場環境有關)
空中接口協議	ISO 18000-6C/EPC C1G2 、 ISO 18000-6B、GB/T29768-2013（可選配）
最大接收靈敏度	9dBi 線極化天線，射頻連接電纜插入損耗小于 1dB，標準標簽（靈敏度優于-20dBm)
盤存標簽峰值速度	>400 張/秒

機械電氣性能

尺寸	94.4*57*24.2mm
工作電壓	7~36V
工作電流	<900mA（12V，33dbm）
待機狀態電流	<110mA（12V）
濕度	5% to 95%,
散熱方式	外置散熱片空氣冷卻
工作溫度	-20oC to 70oC
存儲溫度	-40°C to 85°C

通訊接口

接口
NB-IOT	LTE Cat NB2: B3/B5/B8
RS485	Modbus，最大通信速率500Kbps
GPS	支持GPS、GLONASS、Galileo、 BDS (B1I & B1C) 和 QZSS
USB	全速usb2.0，win10及以上系統免驅，其他系統提供驅動安裝指導

電源參數

VCC=12V , TA=25℃
參數	條件	最小	典型	最大	單位
RF
頻率范圍		840		960	MHz
頻率步進	GB		250		KHz
輸出功率		0		33	dBm
功率步進			1		dB
功率平坦度		-1	0.5	+1	dB
占用帶寬	Output Power = 27dBm		110		KHz

外形尺寸

100*95*26mm

上位機Monitor調試軟件界面說明

?  上位機軟件目前分為3個界面，以用戶角度來說，以標簽讀取界面最為核心。

?  用戶可通過type-c將設備與PC電腦相連，來控制模塊讀取標簽。

標簽讀取

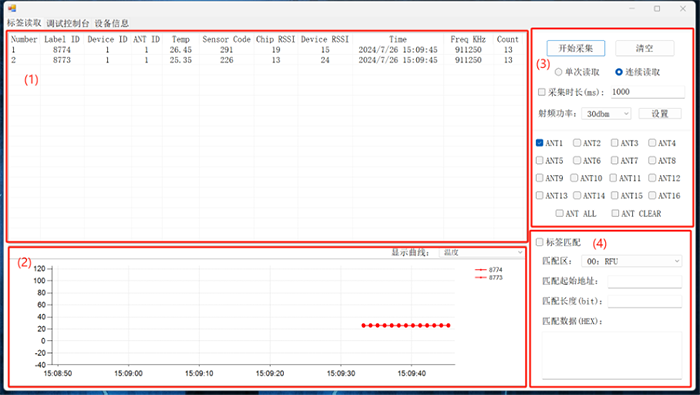

標簽讀取界面共分為4個板塊，板塊1為標簽數據總覽。

設備讀取到的標簽數據將在板塊1的表格內顯示，其中

Number為標簽序列號；

Label ID為標簽ID號，理論上每個標簽均唯一；

Device ID表明標簽是通過該設備讀?。▎喂?jié)點時意義不大，對于網關有意義）；

ANT ID表明該標簽是通過幾號天線讀取；

Temp為讀取標簽溫度數據；

Sensor Code為標簽失諧值（可轉化為濕度值，該值僅對M3D類型標簽有效）；

Chip RSSI為標簽接收到的射頻信號強度值（量化值，非真實RSSI強度）；

Device RSSI為設備接收到的來自標簽的射頻信號強度值（量化值，非真實RSSI強度）；

Time為標簽讀取時間；

Freq KHz為讀取標簽時所使用的頻點；

Count為標簽讀取次數；

板塊2為標簽溫度/失諧曲線。

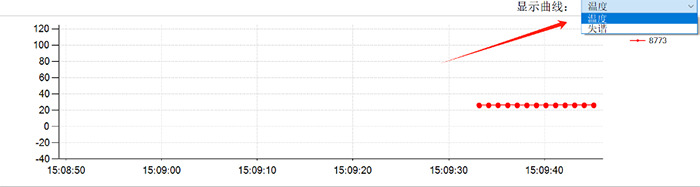

板塊2默認情況下將顯示所有標簽的溫度曲線，可通過右上角切換為失諧曲線顯示。

當點擊板塊1表格內具體標簽時，顯示曲線將僅顯示所選標簽的溫度/失諧曲線。

點擊板塊1空白處則恢復顯示所有標簽曲線。

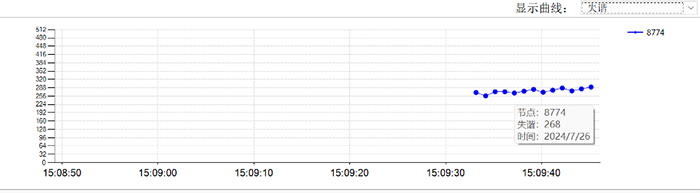

當鼠標箭頭懸停于曲線顯示點上時，將顯示出所停點的具體信息（標簽ID，溫度/失諧值，時間）。

板塊3為模塊控制。

點擊開始采集時，設備進入采集模式，此時上位機將所讀標簽數據展示在板塊1與板塊2中。

采集模式共有兩種，分別為單次讀取與連續讀??；

當選擇單次讀取時，如若沒有勾選采集時長選項，設備將會在第一次讀取到標簽后自動停止（一一定僅讀取1張，而是一輪讀取）。

如若勾選采集時長，如果設備在采集時長內未能讀取到標簽，則自動退出讀取模式，在采集時長內獲取到標簽，也會自動退出讀取模式（僅讀取一次）。

當選擇連續讀取時，如若沒有勾選采集時長選項，設備將一直處于讀取模式，只能用戶手動點擊停止采集退出。如若勾選采集時長，設備將在采集時長后自動退出采集模式（在該時間內會一直讀取標簽）。

設備共支持0~33dbm的射頻功率配置，選中所需射頻功率后，點擊設置即可配置。

ANT1~ANT16為天線使能配置，在進入讀取模式前需配置所要開啟的天線號，可多選；開啟多個天線時，設備內部將輪詢各個天線端口。

板塊4為標簽匹配。

可通過設置規則，僅讀取在設定規則內的標簽響應，該匹配為EPC- C1G2協議規范內容，并非軟件篩選實現，通過設置合理的規則，可以有效的提高標簽選中率及通信效率。

例如，有倉庫內有多種標簽，可分為8大類。如果沒有進行標簽匹配規則的設置，當用戶需查找某一標簽時，讀寫器將依次輪詢所有的標簽，再將標簽數據返回到用戶端，當標簽數量龐大時，標簽碰撞、輪詢等待等將導致通信效率極低。

而通過對標簽進行分類，并配合設定規則，當用戶僅需要查找1大類的標簽時，其余7大類標簽將無視讀寫器的查詢命令，不會參與到標簽的輪詢中，在用戶感知上，相當于僅有1/8的標簽（假定各分類平均），可提高讀寫器的通信效率。

調試控制臺

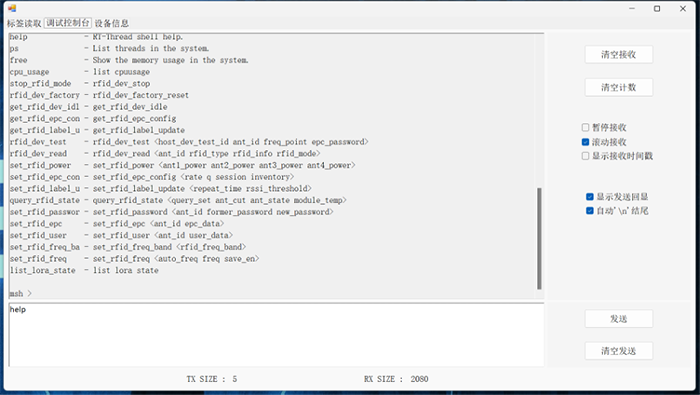

對于有更高要求的用戶，當標準讀取無法滿足時（例如設置EPC基帶等），可通過控制臺，通過命令的方式直接修改設備配置，輸入help可查詢?cè)O(shè)備支持的命令列表。

具體命令表的使用，請?zhí)峁┦褂眯枨舐?lián)系技術人員指導操作。

設備信息

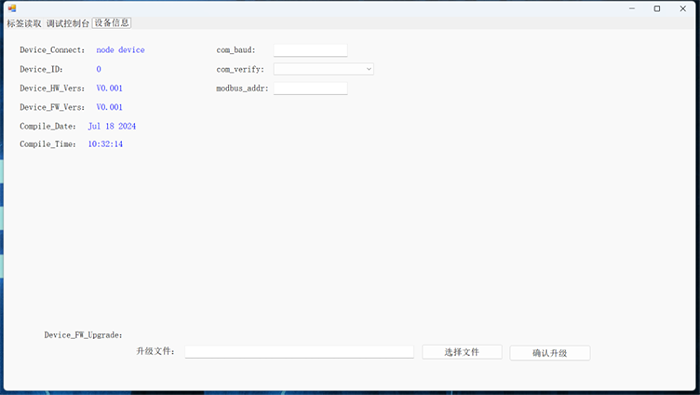

設備信息界面將顯示出所連接設備的基本信息，包括連接設備類型（節點/網關）。

設備ID，硬件版本號，軟件版本號，固件編譯時期等。

同時可配置RS485的通信配置，包括波特率、奇偶校驗、modbus節點地址（配合我們的網關，設置節點地址為0時，將由網關自動分配節點地址，非0時以用戶設置為準）等。

固件升級：

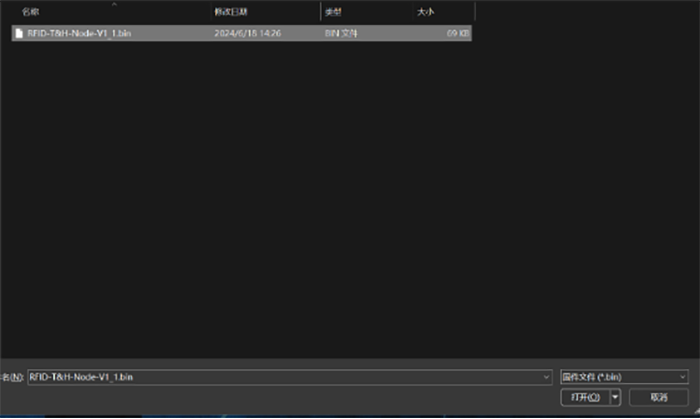

點擊選擇文件后，選取所需更新的固件，點擊確認升級即可對設備固件進行更新操作。

EEC-RFIDGN-N48定制服務

凝睿電子提供各類接口類型和不同射頻天線數量的EEC-RFIDGN-N48的定制化設計服務。

凝睿電子自建產線，可滿足各種中小批量及大批量的定制化快速生產需求。

開發定制，請聯系商務及銷售部。
