EECraftsman技術團隊成員在應用Cadence系列軟件完成電子電路開發方面有著十年以上經驗，下面三個典型案例是我司根據不同行業，不同需求所完成的成功案例。
案例一

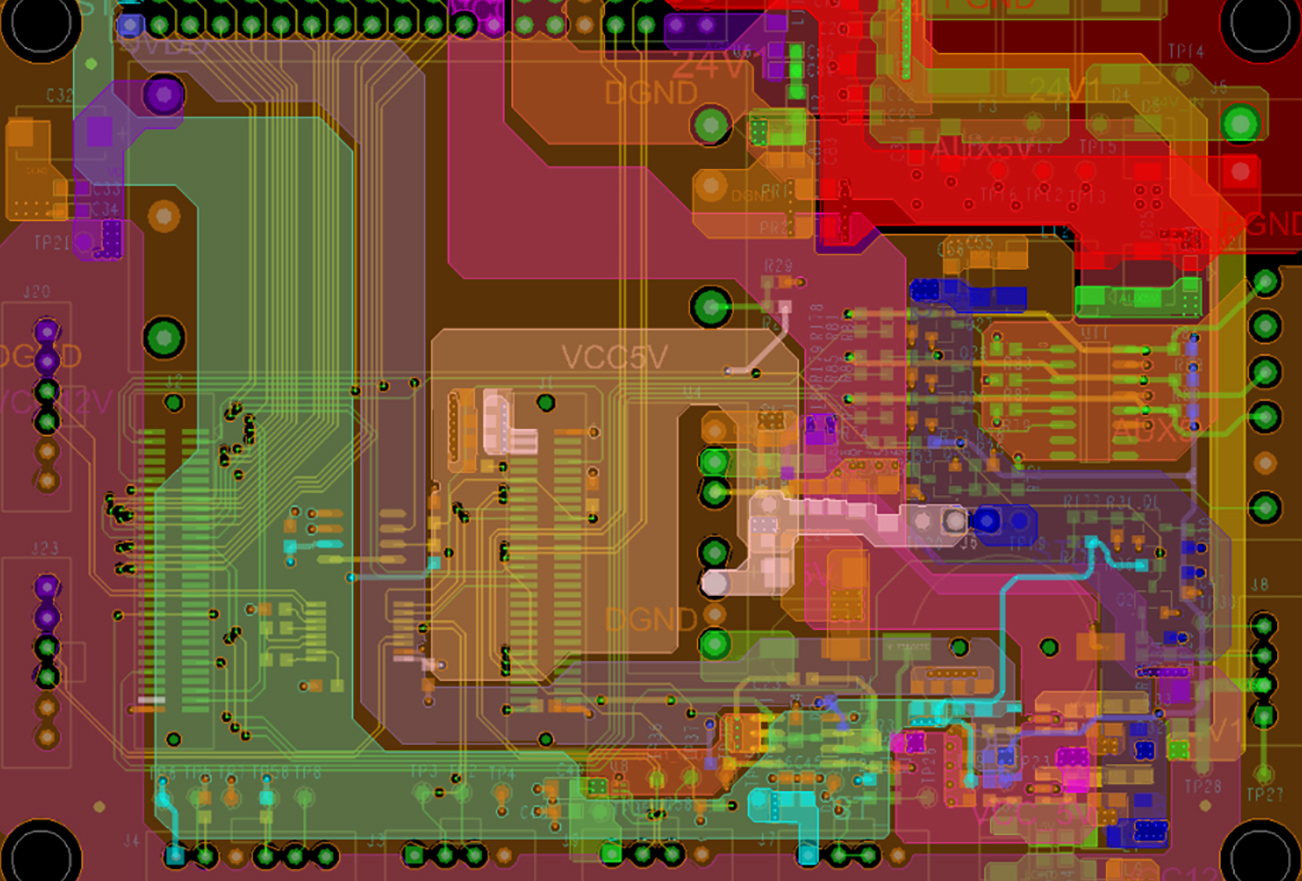

我司某醫療電子客戶委托我司用allegro設計了一款牙科清洗機項目PCB
層數：4層
包含：光耦隔離模塊、繼電器控制模塊、MOS 開關控制電路、溫度檢測、水位檢測相關的ADC采集模塊、ESD保護電路、USB高速總線、電機風扇控制電路、SPI總線等模塊
該P(yáng)CB具有多電源系統的特點，在設計上比較注重平面分割的處理。
案例二

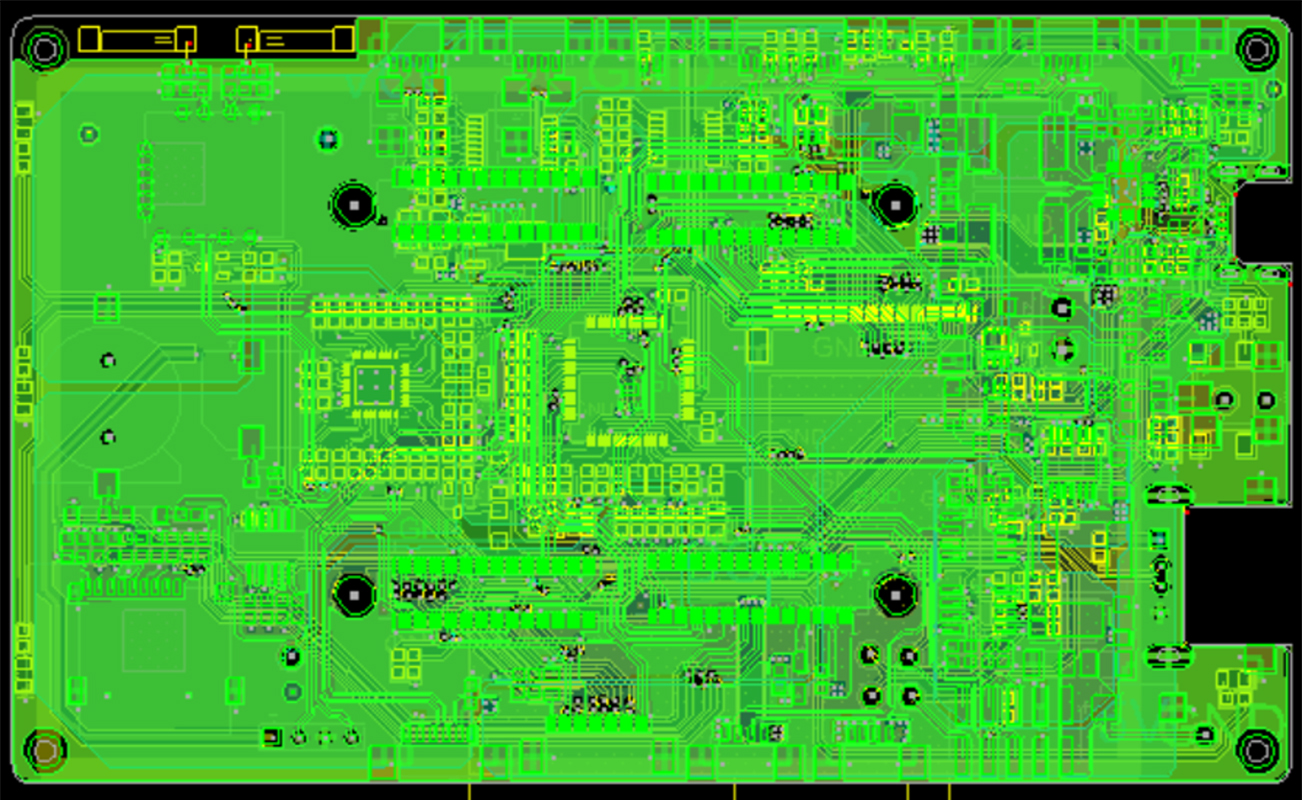

某工業設備客戶委托我司完成一款工業領域分析儀器上板卡的allegro設計，用于放電工業分析和元素分析
層數：4層
包含：USB高速串口總線、LVDS高速接口、MIPI高速接口、高精度DC-DC電源模塊、laser模塊、ADC模擬信號采集運放模塊、藍牙傳輸模塊、串口轉換隔離模塊等模塊
該工業分析儀器設備雖然層數不會太多，但看中傳感器小信號的采集處理，供電電源精度、穩定系要求高，信號質量、平面完整性直接決定了設備最終效果。
案例三

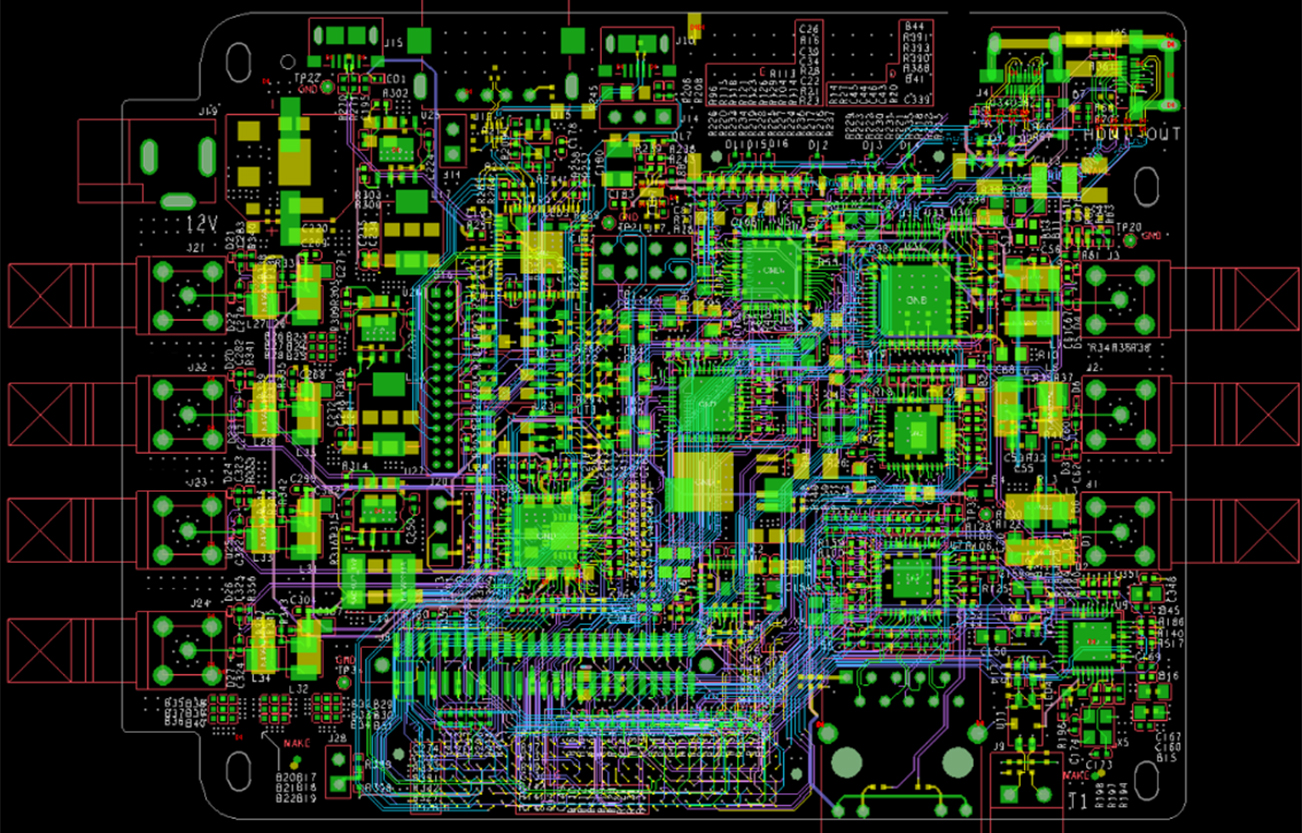

該案例是我司受某汽車電子客戶委托設計的用于高級輔助駕駛系統ADAS產品上的高速接口轉換主板
層數：10層
包含：兩個電源平面，有GMSL高速數字視頻信號、HDMI、千兆網口、串口轉USB、can總線、FPD-link 總線、百瓦級DC-DC電源模塊、CVBS復合廣播信號等
項目重點在于各種高速信號走線的錯綜復雜，對PCB設計疊層規劃、走線優先級方面均有較高的要求。
