電容式非接觸液位檢測系統的設計

隨著電子技術、計算機技術和通信技術的發展,液位測量技術從傳統的接觸式測量到非接觸式測量,正朝著自動化、集成化、智能化的方向發展,以滿足人們對容器液位測量的需求。在測量容器液位時,非接觸式液位測量系統因具有不與被測液體接觸、非浸入式測量、不破壞容器的物理結構和完整性等特點,而成為近年來的熱點。

電容法作為一種經典的非接觸式方法,通過感應電極結構檢測電容的變化來獲取液位高度的變化信息。該方法結構簡單、成本低且不會造成液體污染,在液位測量領域具有廣泛的應用前景。因此,本研究設計并實現了一種基于電容式傳感器的非接觸式液位測量系統。該系統采用STM32F103C8T6微控制器作為核心控制單元,驅動安裝在容器外壁的電容式傳感器MDC04進行液位數據采集,并對所獲取的數據進行處理,實現對容器內部液位的精準測量。


1. 系統的組成與原理

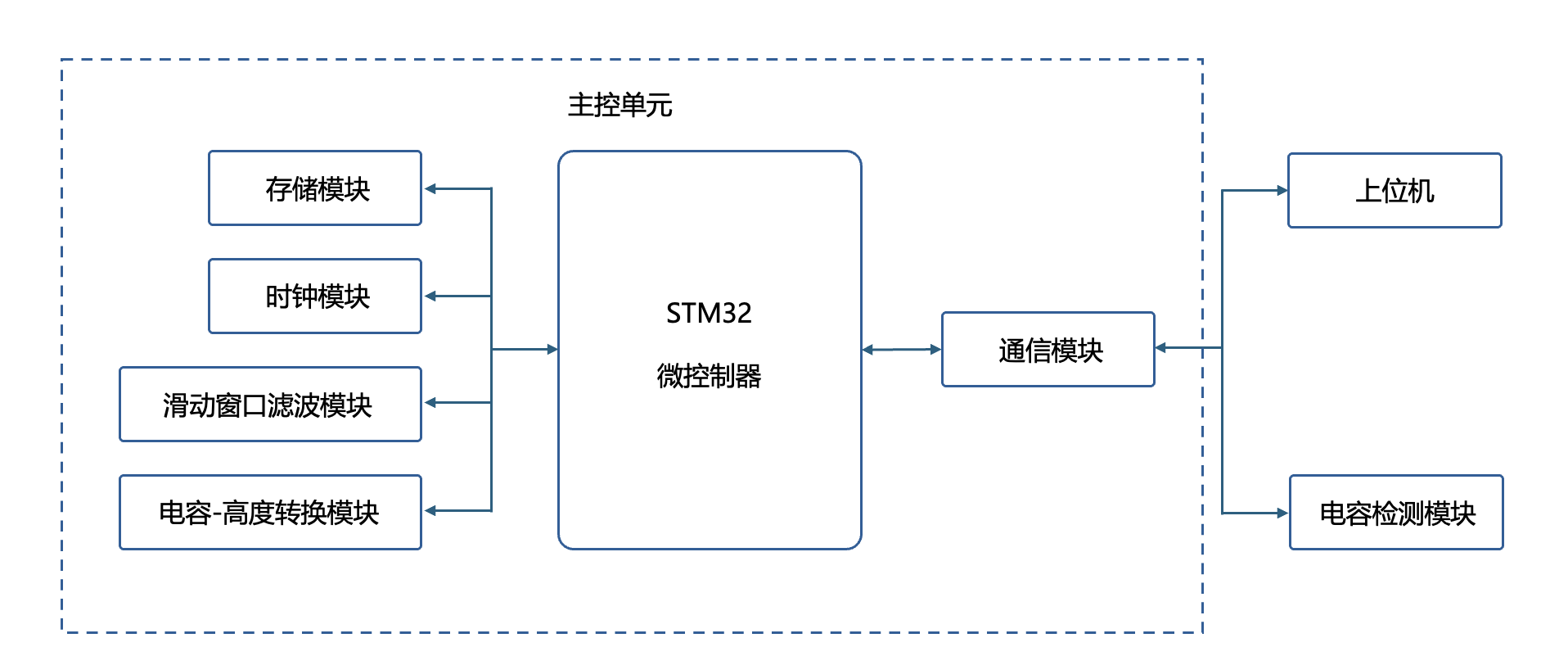

電容式非接觸液位測量系統采用模塊化設計架構,由STM32微控制器構成的主控單元、存儲模塊、時鐘模塊、電容-高度轉換模塊、通信模塊、上位機及電容檢測模塊協同組成,其系統組成架構如圖1所示。


圖1  液位檢測系統結構圖

電容式傳感器的基本原理是將位置變化或介電材料屬性的變化轉換為電信號。通過改變電容器的三個參數之一,即極板之間的距離、電容極板的面積(A)以及介電常數(εr),就可以實現電容傳感器的功能。因此其關系可表示為:

C=F(d,A,εr)                                                                                                                                (1)

基于這一關系,測量系統采用平行板電容傳感原理,將兩片寬度相等的平行銅箔電極非接觸式貼附于容器外壁。當液位高度變化時,電極間介電常數發生梯度變化,形成與液位高度相關的電容變量。將容器液位的變化信息轉換為相應的電容值,實現容器液位信息到電容量的轉換。

主控單元是電容式非接觸液位測量系統的核心,負責整個液位測量系統的管理、處理和控制等任務。它主要實現動態高度采集顯示和多點校準這兩項功能。一方面微控制器通過I2C總線獲取電容檢測模塊的多通道原始數據,經滑動窗口濾波預處理后,通過電容-高度轉換算法將C-F特性曲線映射為液位高度值,最終通過USART接口傳輸至上位機實現可視化監測。另一方面系統使用USART通信接收上位機發送的多點校準參數,實時更新電容-高度轉換模塊參數,提升系統的對容器結構的適應性。


2. 硬件電路設計

本系統的硬件電路主要包括主控單元模塊和電容檢測模塊的電路設計。

2.1 硬件電路設計

主控單元模塊主要由STM32微控制器、電源管理以及人機交互模塊三部分組成,各部分協同工作,共同實現系統的控制與管理功能。

STM32微控制器選用意法半導體生產的32位STM32F103C8T6微控制器,其內部集成有16位定時器、SPI接口、I2C接口、USART接口、ADC和DAC等豐富的片上資源,能夠滿足整個液位測量系統的需求。

為了滿足STM32微控制器對穩定電壓的需求,本系統采用TI的線性穩壓芯片LM1117IDTX-3.3/NOPB,通過該LDO器件產生3.3V±1%的穩定電壓,為主控模塊及其他低電壓工作單元提供可靠電源。

人機交互模塊選用7.0英寸的電阻式觸控串口屏TJC8048X270。該觸控屏由液晶顯示器與電阻式觸控面板集成而成,具備良好的顯示效果和操作靈敏度。通過USART通信協議,該屏幕與STM32微控制器建立穩定的數據通信鏈路,實現操作命令的接收與系統狀態的實時反饋。

2.2 電容檢測模塊

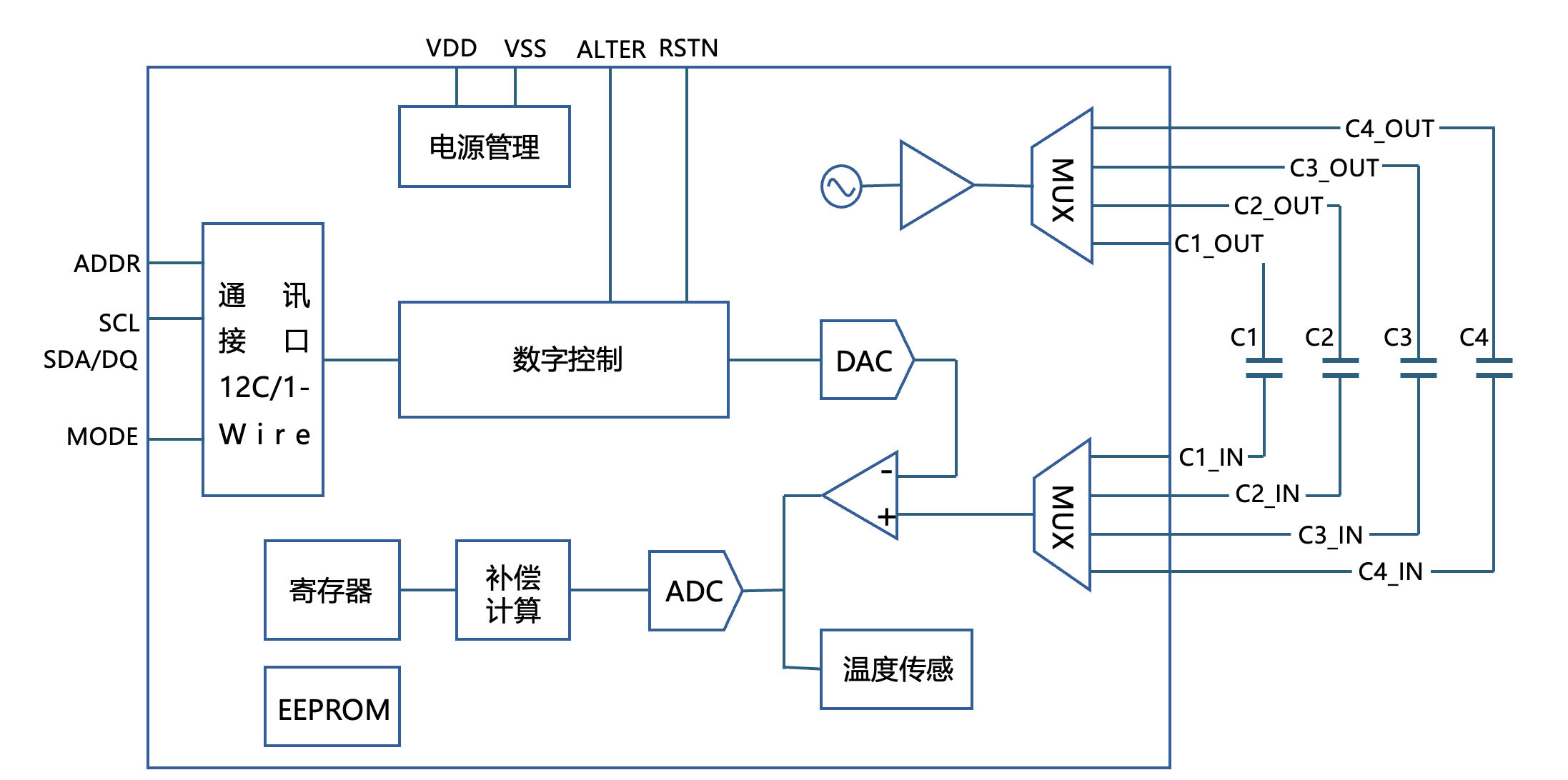

電容檢測模塊基于MDC04數字電容傳感芯片構建多通道檢測系統。MDC04內部集成高精度16bit模數轉換ADC電路,其電容分辨率為0.1fF,線性度誤差小于0.3%。同時具有四個檢測通道,測量工作方式靈活,可配置多通道測量組合,單次測量、周期性循環測量等工作模式,適合多容器的液位測量場景。MDC04結構如圖2所示。


圖2  MDC04結構框圖

芯片內置了四路片外電容測量的驅動及接收調理電路,通過多路選擇器(MUX)實現時分復用的采集處理。接收信號可通過數字模擬轉換器(DAC)配置測量的中心值及量程,經過放大器、模數轉換器(ADC)后轉換成16bit的電容數值。電容及溫度數據通過數字補償計算單元進行濾波、偏置、斜率等數字補償計算后存入寄存器堆,具體轉換公式為:


式中,Cd為ADC輸出的無符號整型值,Cr和Co由寄存器動態配置,確保被測電容在寬范圍內保持0.1fF分辨率。


3. 系統軟件設計

3.1 主控單元的微控制器程序設計

系統的軟件設計主要由主控單元模塊的微控制器程序設計和上位機的客戶端設計組成。

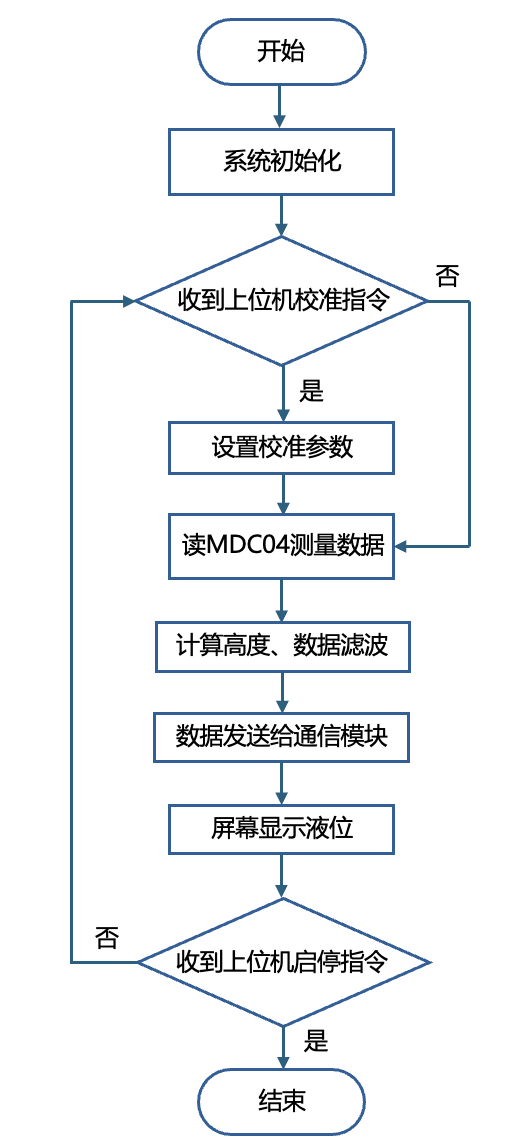

STM32微控制器的軟件設計采用模塊化設計方法。在Keil uVision5集成開發環境下,使用C語言來編寫各個模塊的程序,主要包括電容數據轉換器MDC04的驅動程序、I2C通信驅動程序、USART驅動程序和液晶顯示模塊驅動程序以及數據處理程序等。其主程序流程圖如圖3所示。


圖3  微控制器程序設計流程圖

3.2 上位機的客戶端軟件設計

上位機為電阻式觸控串口屏TJC8048X270,在使用開發軟件USARTHMI完成開發后將程序下載到顯示屏。使用顯示屏實現與主控單元的數據交互,軟件界面圖如圖4和圖5所示。

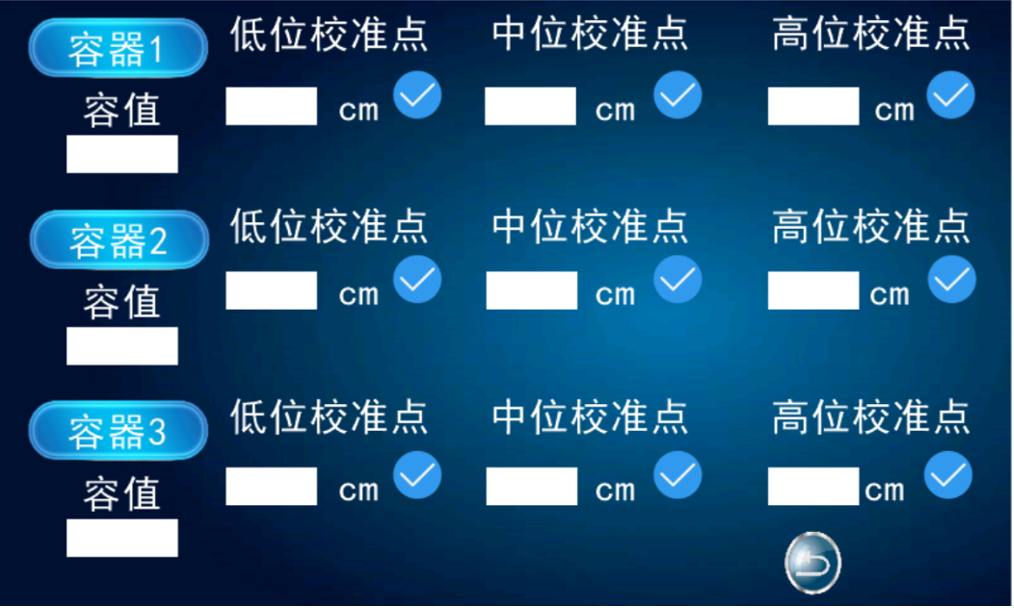

圖4  多點校準功能頁面

圖片 6.png

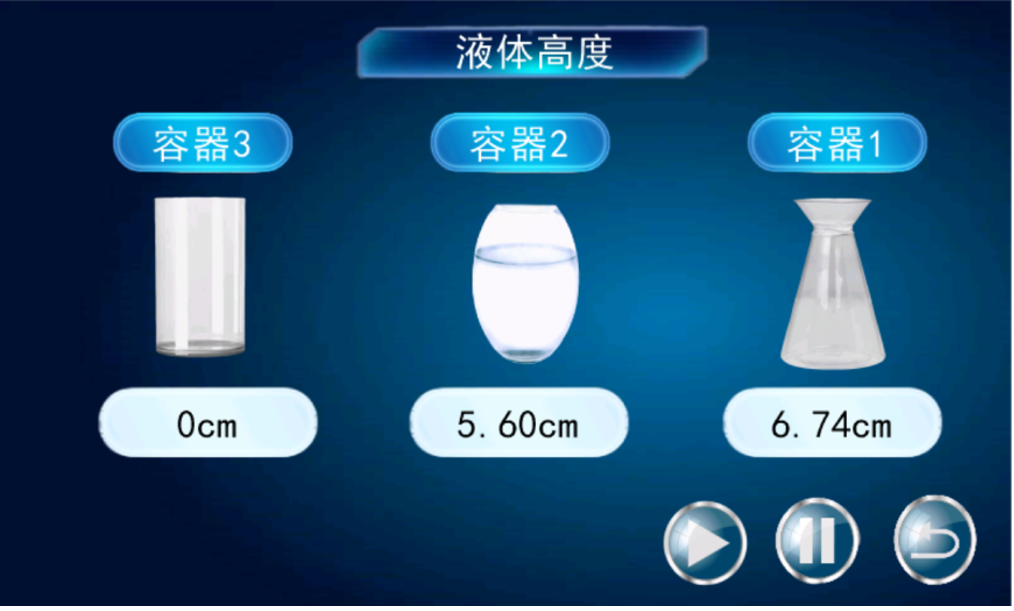

圖5  實時液位顯示頁

在多點校準功能中,系統分別針對三個容器提供低位、中位及高位三個液位校準點的輸入接口。每個容器對應的校準點均以厘米為單位輸入液位高度,同時顯示對應容值參數,便于對各容器的容量特性進行精確標定,確保測量數據的線性度與準確性。用戶可根據實際液位逐點輸入并保存校準數據,以適配不同形狀與尺寸的容器;實時液位顯示則用于動態展示當前選定容器的液位高度信息。系統根據傳感器采集的數據實時更新液位讀數,直觀反映液體在容器中的當前狀態,為現場監控與數據記錄提供有效支持。


4. 系統功能實驗測試

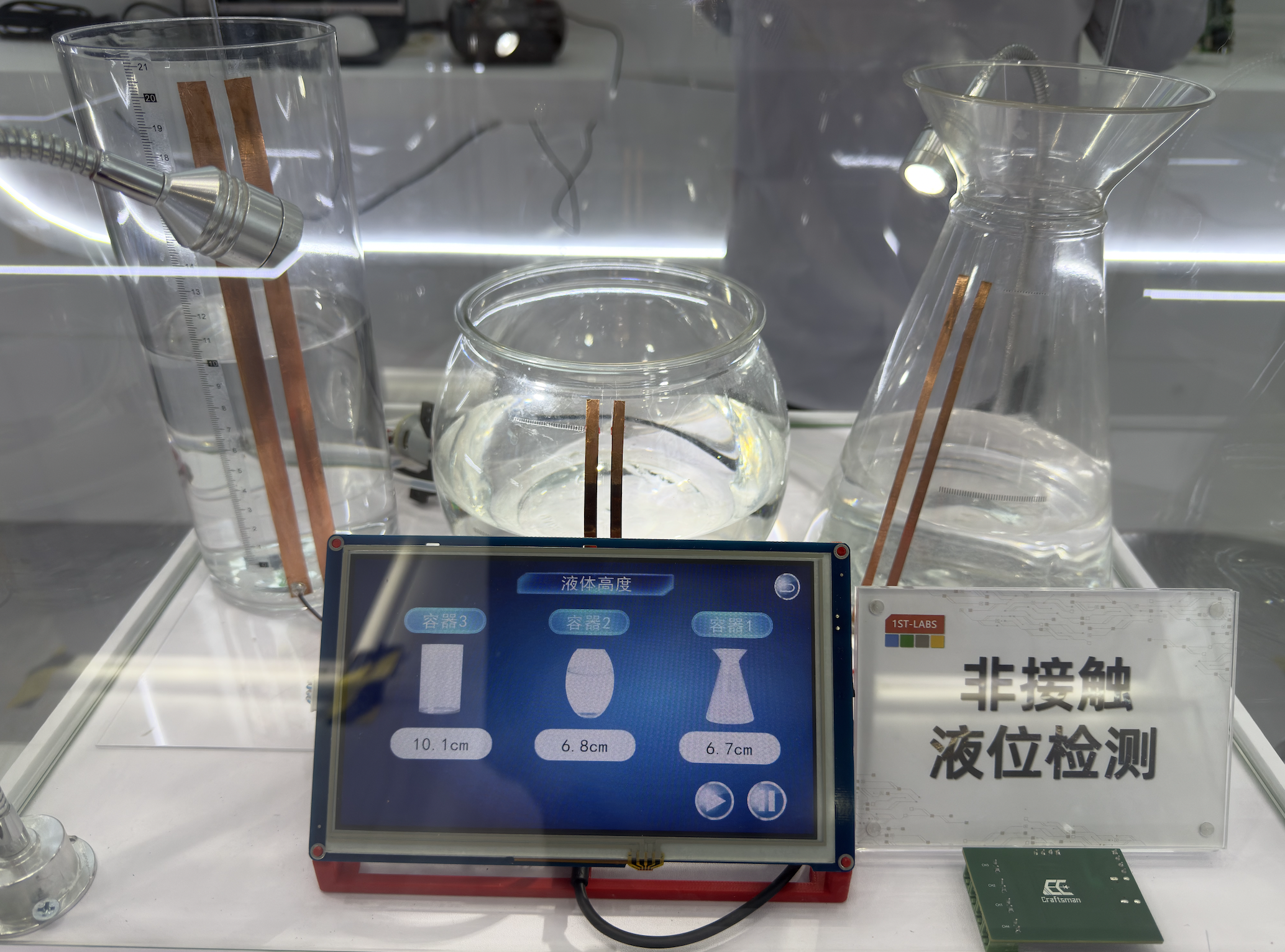

為了驗證非接觸式液位測量系統,選用亞克力板和三種形狀塑料容器制作待測容器,其中容器1為三角錐形容器、容器2為圓筒形容器、容器3為直筒形容器。將兩條平行銅箔在容器外壁上作為電極,選用自來水作為被測溶液。電容檢測模塊通過屏蔽線與非接觸式液位測量系統相連接,分別接入電容檢測模塊的3個通道。非接觸式液位測量系統的測試平臺如圖6所示。

圖片 7.png

圖6  電容式非接觸液位檢測的測試平臺

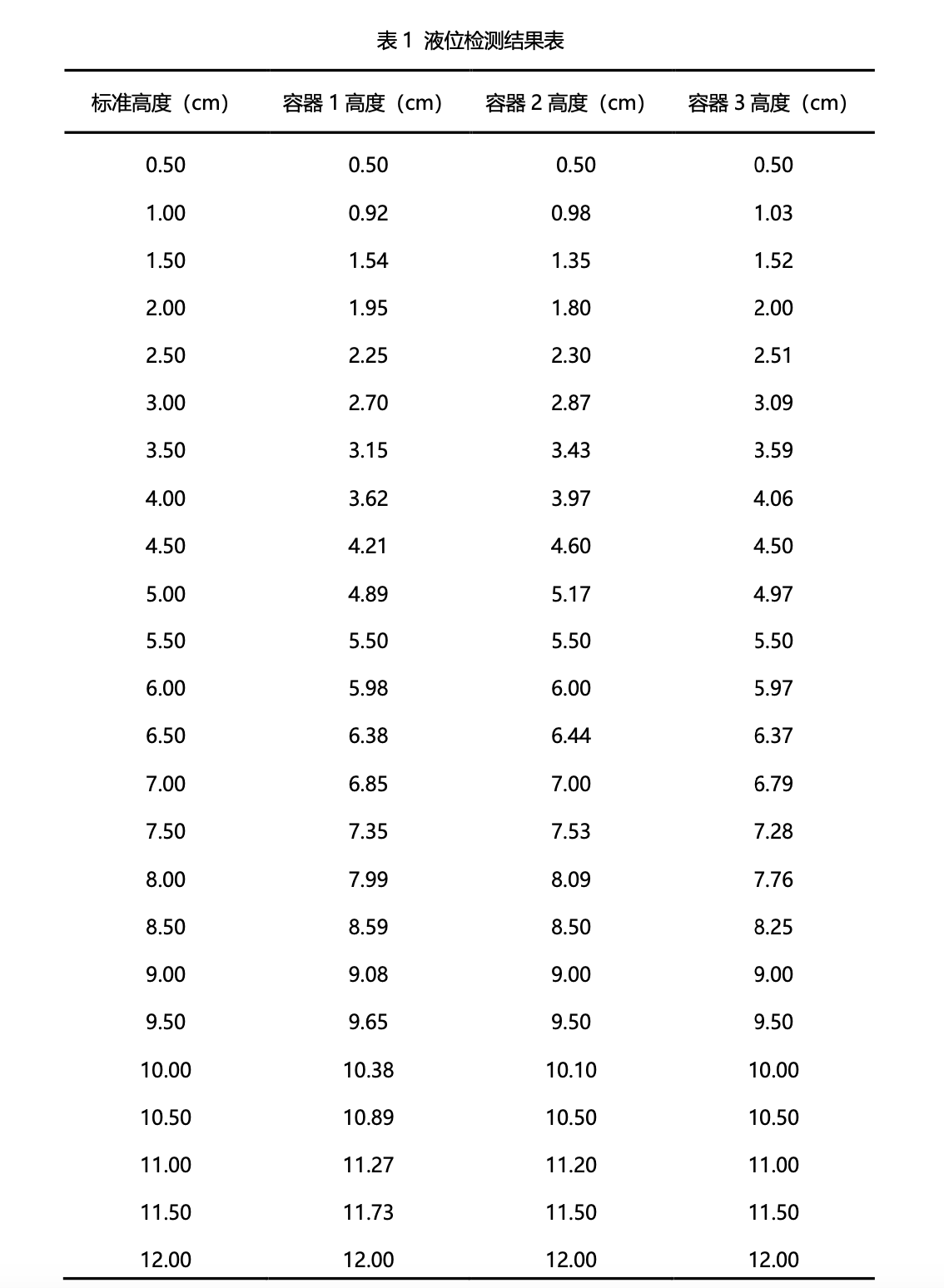

非接觸式液位測量系統啟動后,先通過按鍵設置進入校準模式,對容器液位進行0.50cm、5.50cm和12.00cm處的三點校準。校準完成后進入測量模式,對容器的液位和液體體積進行測量,測量結果如表1所示。

圖片 8.png

從測量結果可知,直筒規則容器在0.50-12.00 cm量程范圍內表現出最優線性度,液位測量最大相對誤差為±3%;圓筒容器和三角錐容器這類異形容器因幾何特征導致非線性響應,液位測量最大相對誤差約為±10%。


5. 結論

本研究基于電容式傳感器,設計了一種非接觸式液位測量系統。解釋了非接觸式液位測量系統的組成原理、軟硬件實現方法,并對非接觸式液位測量系統的性能進行實驗測試。實驗結果表明在規則容器中液位測量的相對誤差在3%內,不規則容器中液位測量的相對誤差在10%內,為非接觸式液位測量提供一種參考。
